混凝土是由水泥、砂石填充料經水化過程形成的建筑材料，與鋼材不同，新澆注的混凝土表面呈堿性，與金屬材料相比其機械強度要差很多，具有多孔性。因此，對于需要滿足重防腐要求的場合，必須進行防腐蝕涂層的涂裝，如:很多工程建筑如港灣、橋梁、污水處理系統、水利設施中的混凝土結構物等。

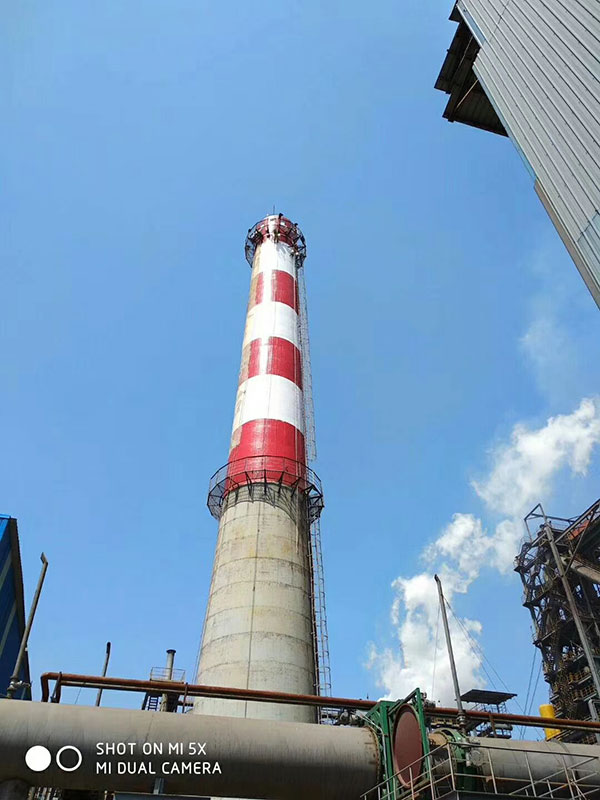

水泥、混凝土煙囪防腐之前，也必須進行與鋼材表面相類似的表面預處理。其中以噴砂和酸蝕手段為主,使混凝土表面清潔，并具有一定的表面粗糙度(或稱之為打毛)。混凝土類基材防腐蝕涂裝的表面處理應注意以下幾點:

①水泥、混凝土煙囪底材必須經過充分的養護;

②由于水泥、混凝土是多孔結構物，因此在表面處理時應首先去除水泥、混凝土表面的任何疏松物質;

③應清除水泥、混凝土表面的油污或油脂;

④用粗磨料噴射混凝土的表面，使其表面被打毛,或者采用10%的鹽酸刻蝕混凝土表面，使其變得毛糙，再用水將酸液沖凈;

⑤嚴格控制混凝土表面的含水量,應在5%以下;⑥混凝土表面的pH值應控制在10以下;

⑦混凝土表面的缺陷如:裂紋、坑、微孔等必須修復。美國ASTM 發布了專用于混凝土表面處理的標準: ASTMD-4258 涂裝前的混凝土表面預處理方法 ASTMD-4259混凝土表面噴射打毛方法 ASTMD-4260混凝土表面的酸蝕的打毛方法 NACE 標準:

6G1-91防腐蝕的混凝土表面污染物的表面預處理
